Испытания на герметичность вентиляционных систем
Цитата Иваненко Максима Васильевича:
«Обратите внимание на последний абзац пункта D.8.3: «испытание на герметичность описано в стандартах EN 12237…». А переведенный стандарт EN 12237:2003 – это белорусский СТБ 2522-2018! К чему мы это. Если кто-то будет производить испытания на герметичность вентиляционных систем при каком-то фиксированном давлении (150 Па, 400 Па) без оглядки на объект испытаний (и соответствующий этому объекту метод), прикрываясь требованиями EN 12599 – не ведитесь, это низкоквалифицированные специалисты!»
В своем публичном заявлении М.В. Иваненко подверг критике Таратыркина К., проводящих испытания вентиляционных систем на герметичность при фиксированных давлениях (150 Па, 400 Па) со ссылкой на EN 12599, назвав такой подход признаком низкой квалификации. Он утверждает, что метод испытаний должен выбираться в зависимости от объекта, а единственно верной основой является стандарт EN 12237 (СТБ 2522-2018).
М.В. Иваненко, не знает про то, что «Прочность и герметичность» — два разных измерения, у которых два разных протокола, различные задачи, различные давления.
Для составления мнения об измерениях следовало провести хотя бы одно измерение на герметичность или сослаться на тех, кто проводит измерения. В худшем случае просто прочитать следующие нормативы: «Испытания установленных систем на месте описаны в EN 12599. Примечание. Испытания воздуховодов и компонентов перечислены в стандартах на продукцию. Классификация и испытания воздухонепроницаемости круглых воздуховодов определены в EN 12237, прямоугольных воздуховодов — в EN 1507, гибких воздуховодов — в EN 13180, заслонок и клапанов — в EN 1751, неметаллических воздуховодов, изготовленных из изоляционных плит, — в EN 13403, неметаллических воздуховодов, изготовленных из пластика или композитов, преимущественно из пластика WI 00156179, других компонентов по EN 15727» (Перевод из EN 16798-1) Установки обработки воздуха. Механические характеристики EN 1886:2007.
Иваненко М.В. подверг критике практику проведения испытаний на герметичность вентиляционных систем при фиксированных давлениях (150 Па, 400 Па) со ссылкой на EN 12599, назвав такой подход признаком низкой квалификации. Он утверждал, что метод испытаний должен выбираться в зависимости от объекта, а единственно верной основой является стандарт EN 12237 (СТБ 2522-2018).
Предоставленные нормативные документы опровергают эту критику и показывают, что позиция Иваненко М.В. является неполной и вводящей в заблуждение.
1) Правомерность использования фиксированных давлений
Стандарт EN 12599:2012 (раздел D.8.1) прямо предписывает использовать фиксированные испытательные давления:
«Для испытательного давления необходимо настроить одно из следующих значений… 200 Па, 400 Па или 1000 Па в качестве избыточного давления для приточных воздуховодов или 200 Па, 400 Па или 750 Па в качестве пониженного давления для вытяжных воздуховодов.»
Это полностью легитимизирует практику испытаний при фиксированных давлениях, которую критиковал Иваненко.
2) Различие между испытаниями на прочность и герметичность
ГОСТ Р EN 1886:2007 четко разграничивает: Испытания на прочность (раздел 5) — проводятся при высоких давлениях (±1000 Па, ±2500 Па)

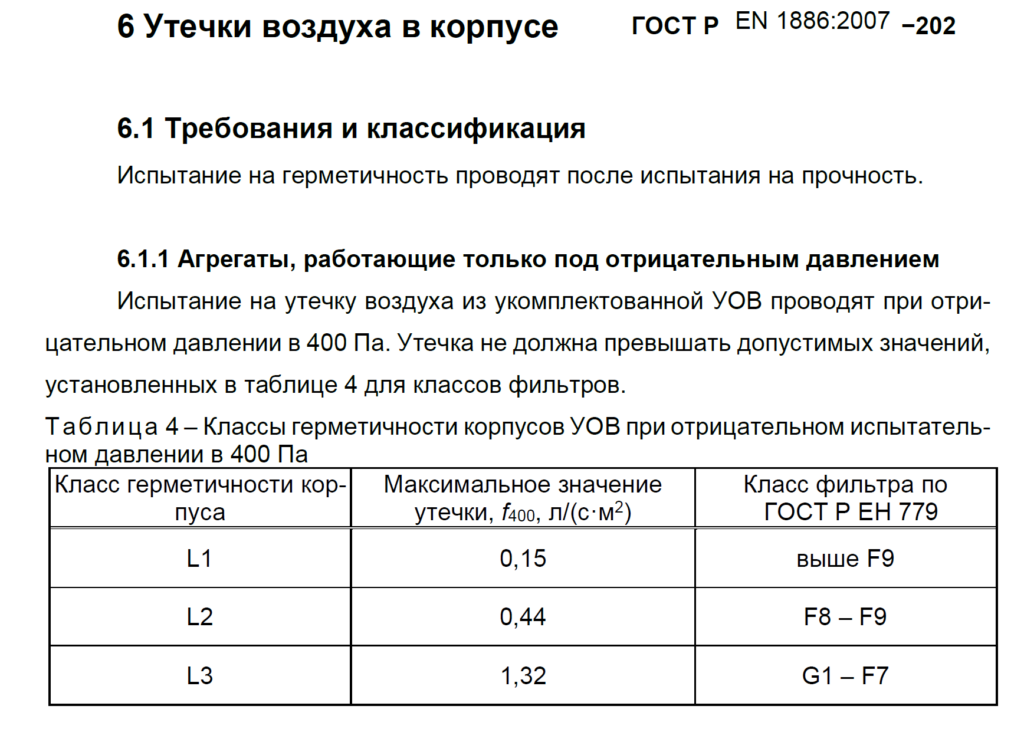

Испытания на герметичность (раздел 6) — проводятся при 400 Па для агрегатов, работающих под отрицательным давлением
Примечание к таблице 2 ГОСТ Р EN 1886 специально оговаривает: «Испытание на герметичность проводят после испытания на прочность», что подтверждает их различную природу и разные методы проведения.

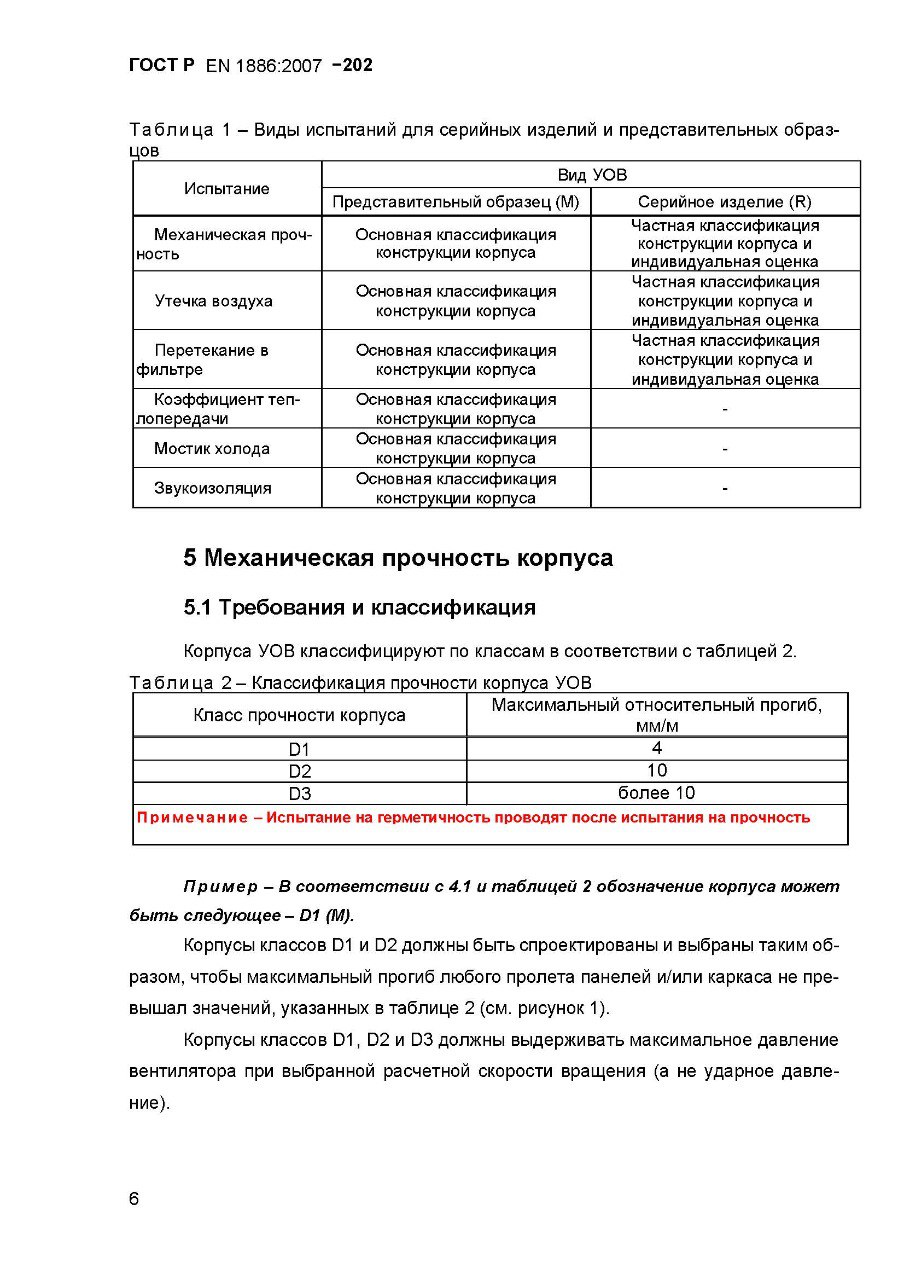

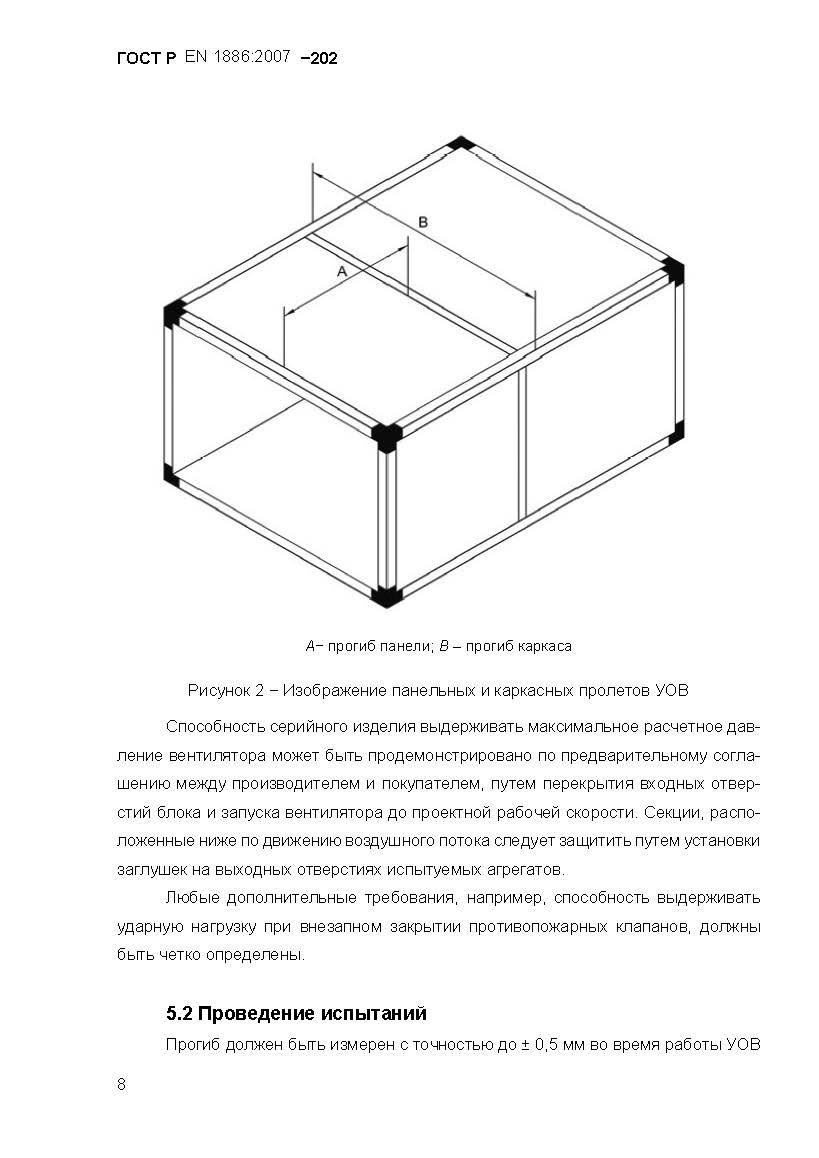

Механическая прочность корпуса
5.1 Требования и классификация
Корпуса УОВ классифицируют по классам в соответствии с таблицей 2.
Таблица 2 – Классификация прочности корпуса УОВ
| Класс прочности корпуса | Максимальный относительный прогиб, мм/м |
| D1 | 4 |
| D2 | 10 |
| D3 | более 10 |
| Примечание – Испытание на герметичность проводят после испытания на прочность | |

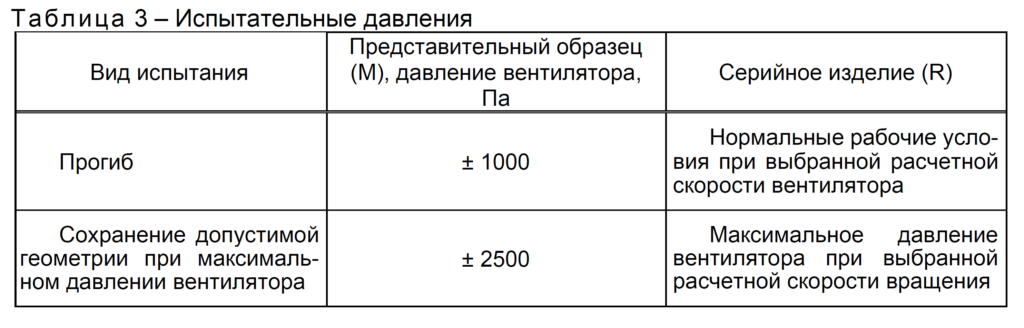

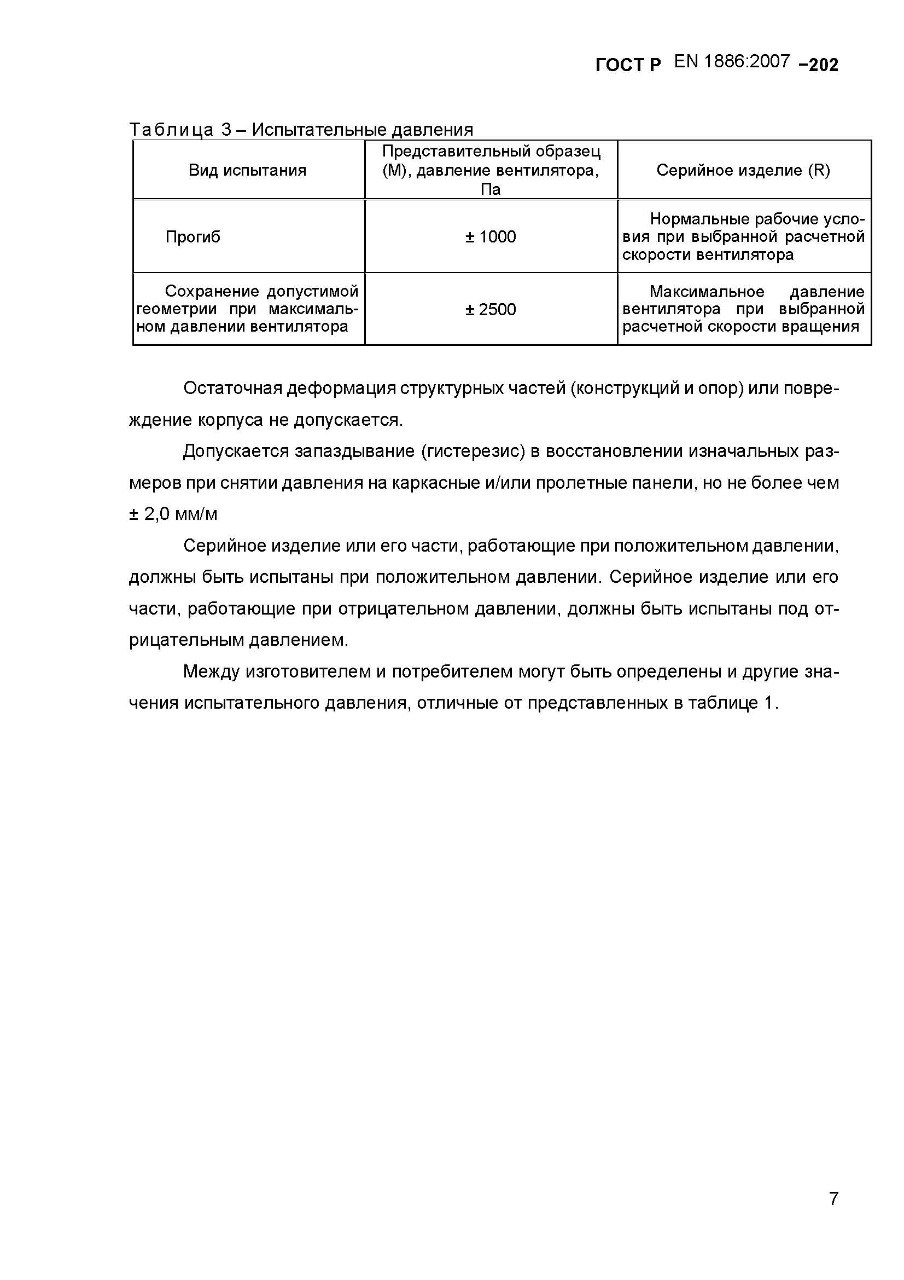

EN 1886:2007 прописаны статические давления при испытаниях на прочность, смотрим Таблица 3 – Испытательные давления

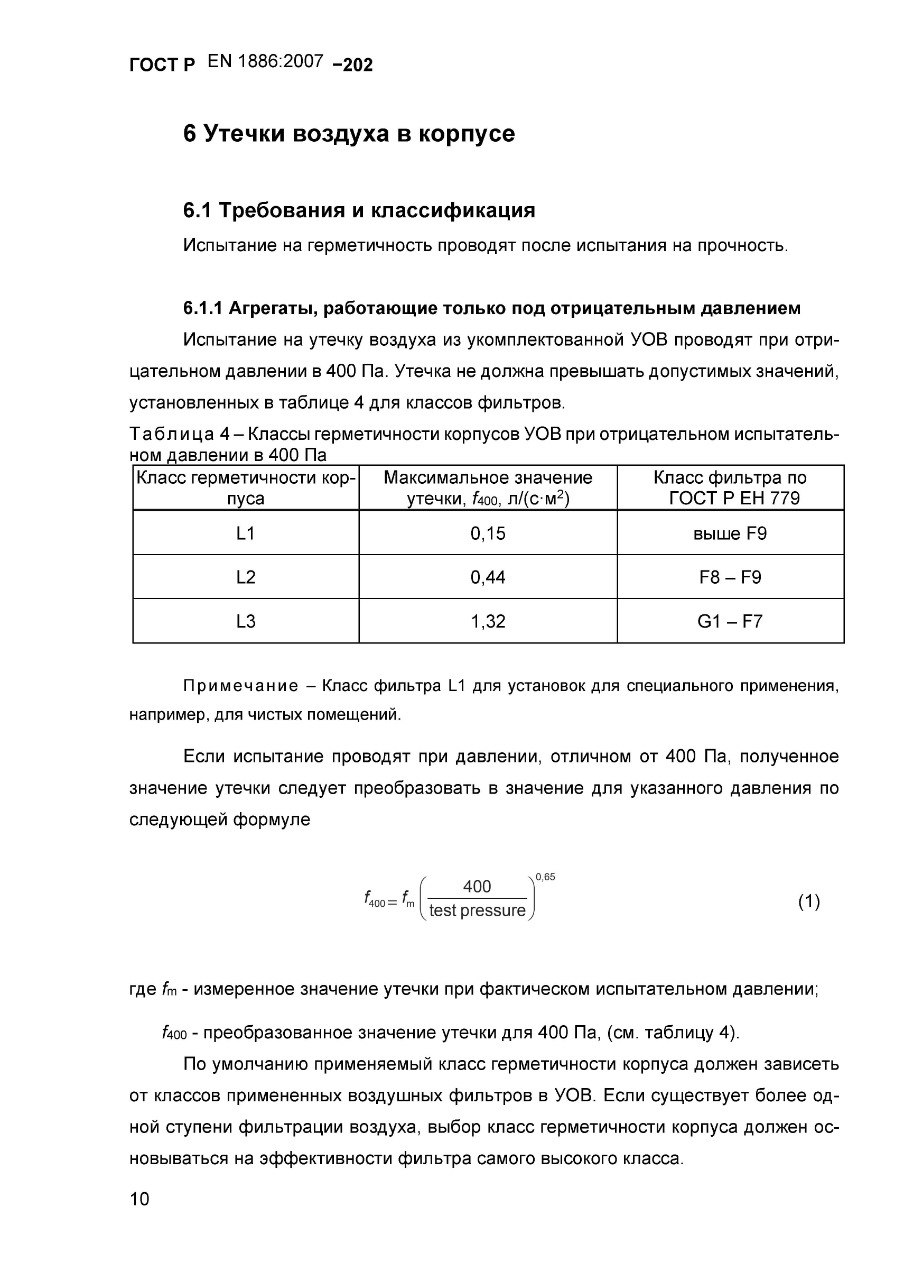

Следующие испытание на утечки (герметичность)
Зафиксируем у нас два разных испытания на ПРОЧНОСТЬ и ГЕРМЕТИЧНОСТЬ.

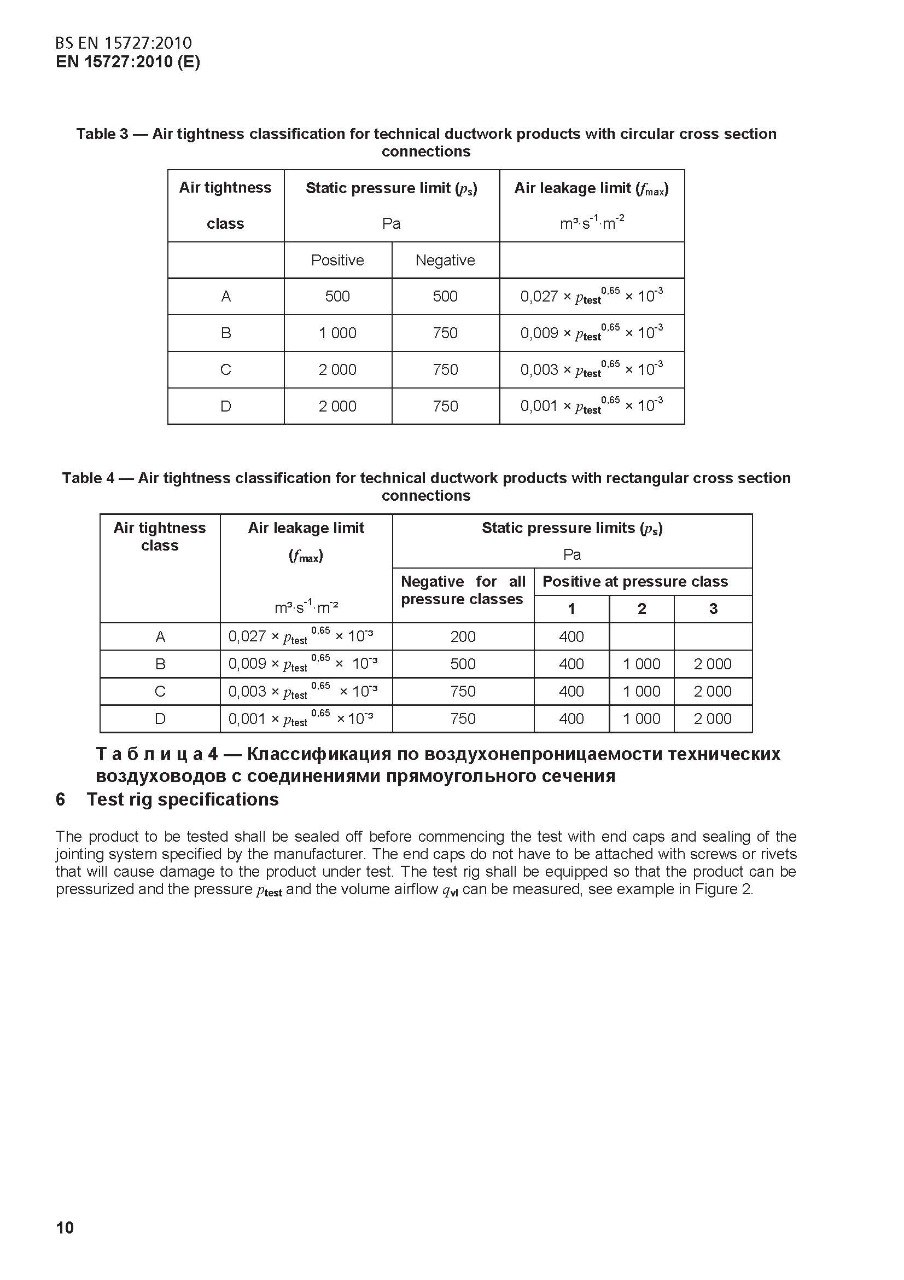

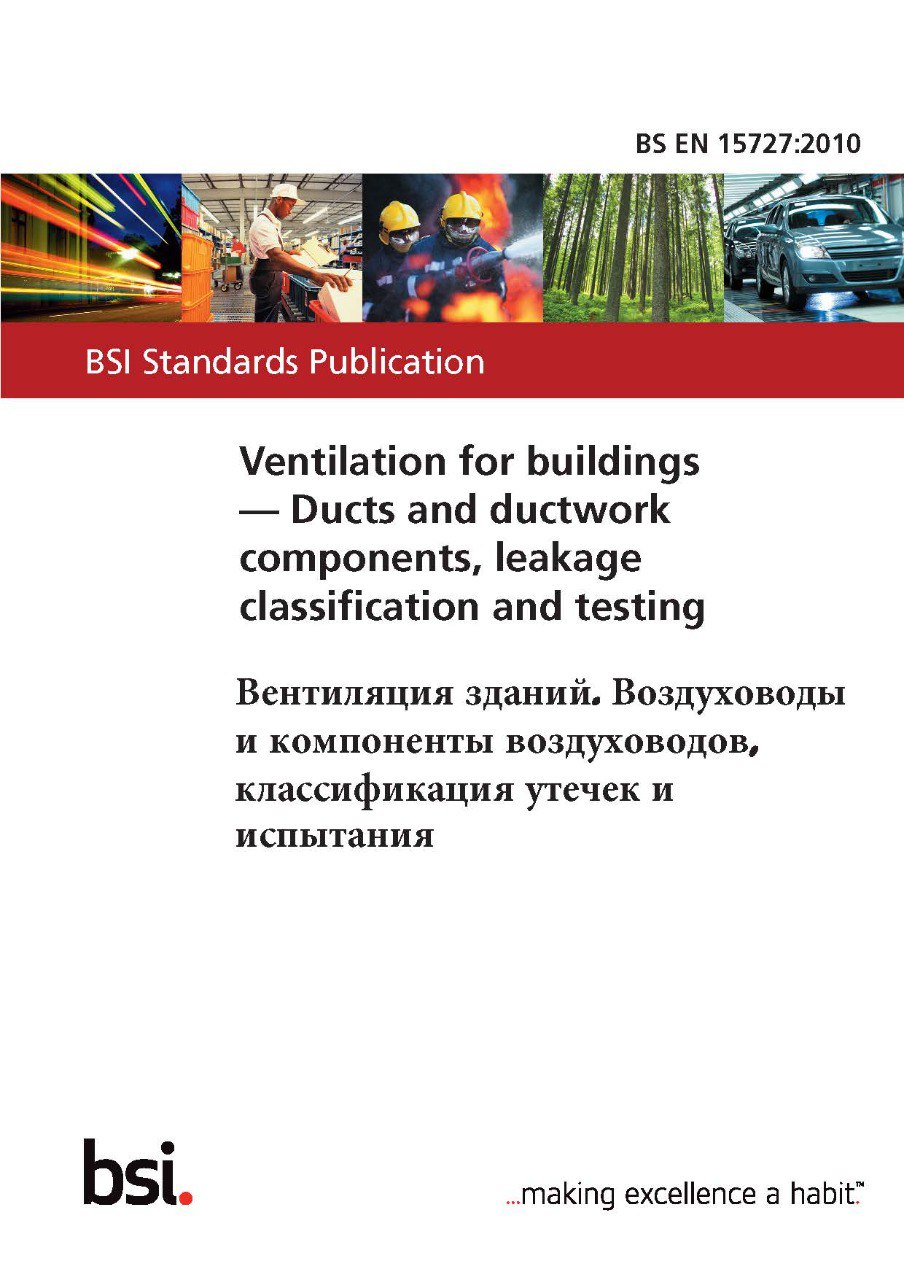

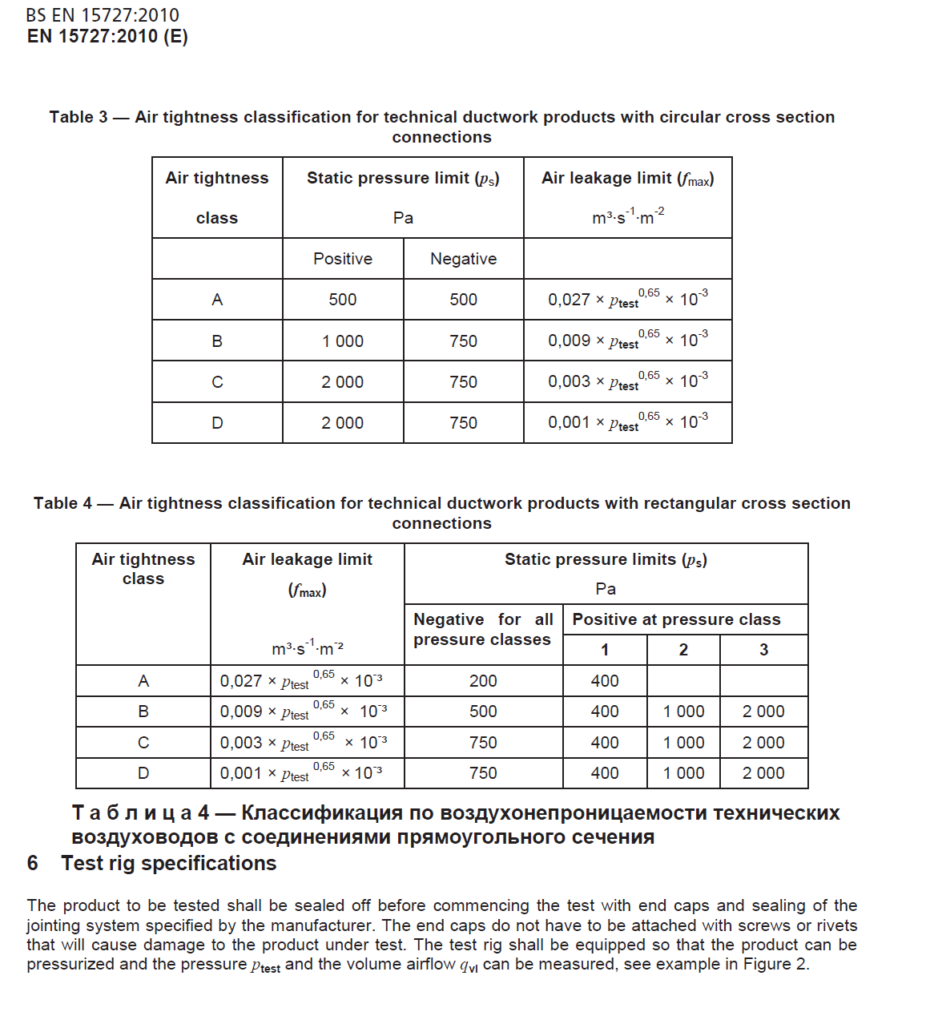

3) Классификация утечек при фиксированных давлениях BS EN 15727:2010 (Таблица 4) прямо разрешает испытания прямоугольных воздуховодов и клапанов при 400 Па:
Это полностью опровергает утверждение Иваненко о том, что испытания при фиксированных давлениях (150 Па, 400 Па) являются признаком низкой квалификации. Все нормативные документах соответствуют практике измерений.
Иваненко Максим Васильевич, просьба опровергнуть мои утверждения ссылками на нормативные документы.
