Ко мне обращаются за измерениями, часто не подозревая, что заказчику необходима экспертиза. Так произошло с измерениями для производителей лифтов.
Возникли проблемы при закрытии двери лифта на 1 этаже, дверь не закрывается. Создаётся перепад давления больше 70 Па, лифтом и зоной безопасности МГН совмещённой с выгороженным лифтовым холлом.
(Ремарка, несмотря на все исправления требования согласно СП 7.13130.2013 — 150 Па, осталось пока)
У нас у всех существуют стандарты в голове, Ваш слуга не исключение. Начал копать в привычном направлении.
МР к СП 7.13130.2013 Расчетное определение основных параметров противодымной вентиляции зданий И.И. Ильминский, Д.В. Беляев, П.А. Вислогузов, Б.Б. Колчев — М. ФГУ ВНИИПО, 2013. – 58 с.
Расход воздуха, который необходимо подавать (подаётся) в объем шахты лифта для создания в ней подпора при пожаре по МР – 16 500 м3ч
Pd – динамическое давление, когда щель между лифтовой дверью стенкой составляет 30 мм Pd=1,2(72,82)2:2=3 179 Па
Р НП «АВОК» 5.5.1–2023 Системы противодымной вентиляции жилых и общественных зданий А.Н. Колубков, Ю.А. Табунщиков, В.М. Есин [и др.]. — М. НП АВОК, 2023. – 172 с.
Расход воздуха, который необходимо подавать в объем шахты лифта для создания в ней подпора при пожаре по Р НП «АВОК» – 5 100 м3ч
Pd – динамическое давление, когда щель между лифтовой дверью стенкой составляет 30 мм Pd=1,2(22,5)2:2= 303 Па
При расчёте Р НП «АВОК» динамическое давление в 10 раз меньше, чем при расчёте МР к СП 7.13130.2013
Ларчик открывается проще. При приёмке требуют, чтобы пожарные садились и закрывали дверь лифта при открытой двери в лифтовый холл и работающем подпоре в лифтовый холл.
Подпор в лифтовую шахту — 16 500 м3ч, подача наружного воздуха в зоне безопасности МГН совмещённой с выгороженным лифтовым холлом – 10 500 м3ч.

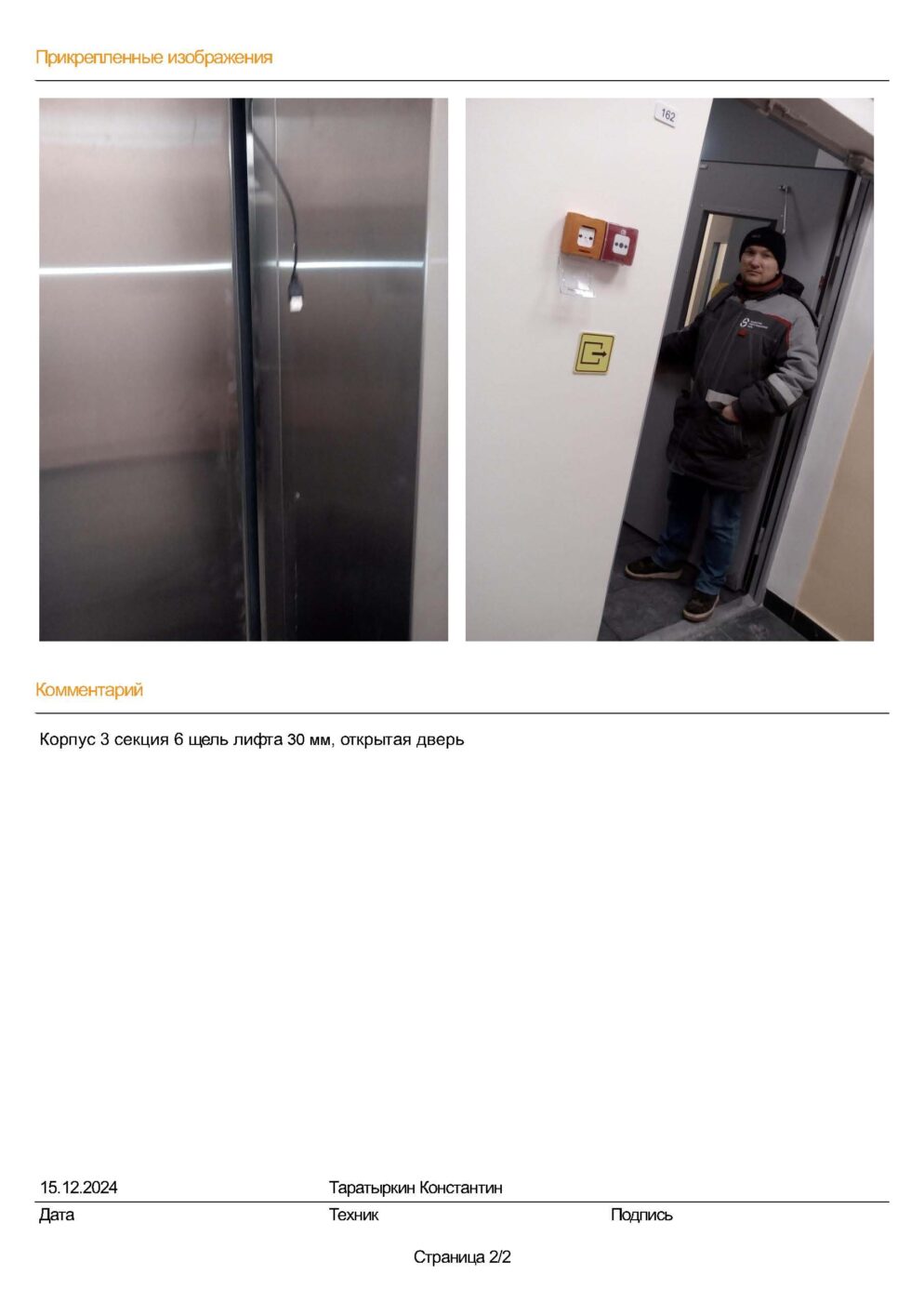

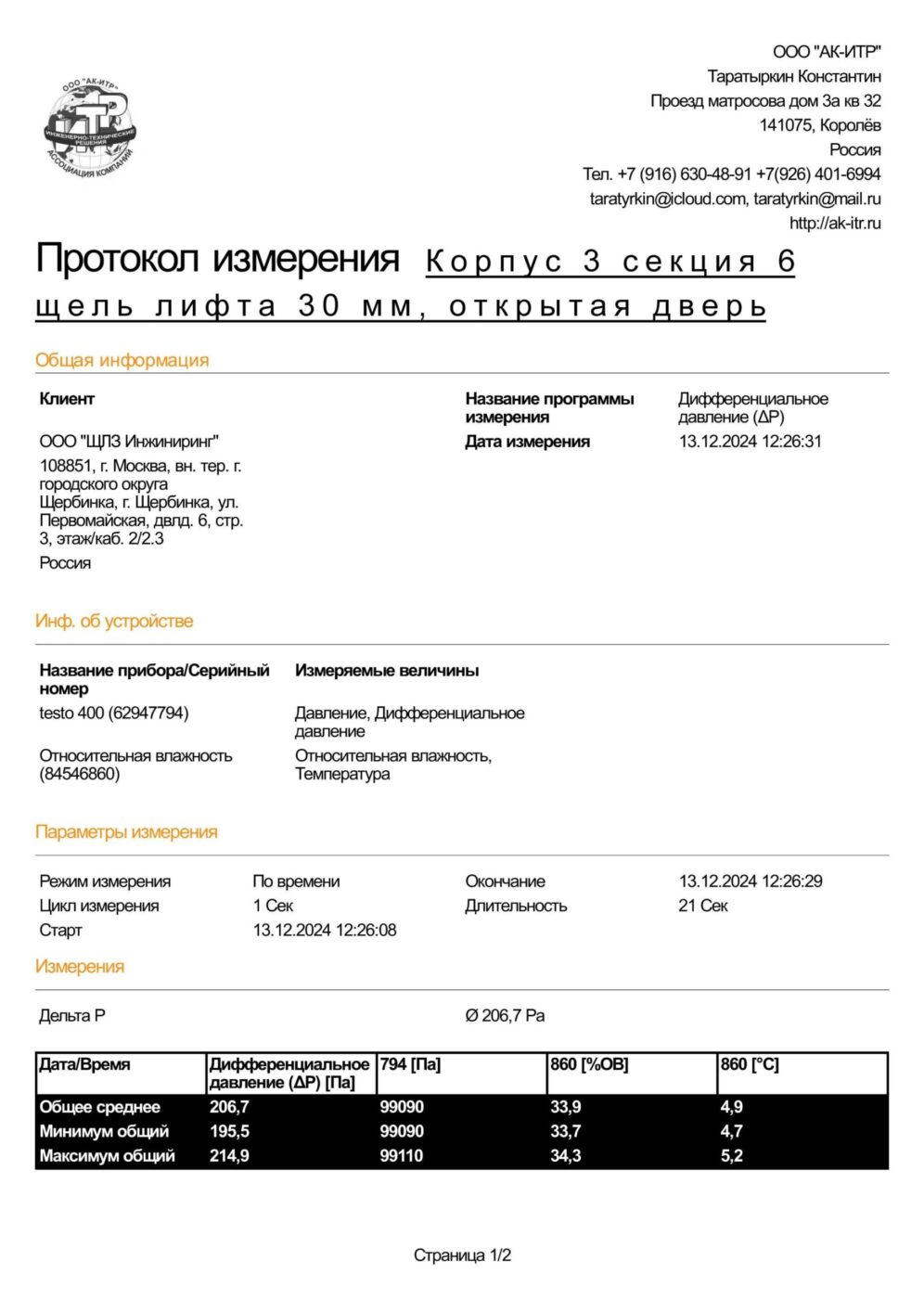

Дверь открыта, перепад давления — 206,7 Пa. Дверь лифта не закрывается.
Дверь в зону безопасности МГН совмещённой с выгороженным лифтовым холлом закрыта — 35,0 Па.
